فیلم محصول
توضیحات محصولات
|
نام تجاری |
نام محصول |
مدل |
وزن / عدد |
شماره قطعه |
|
کاترپیلار
|

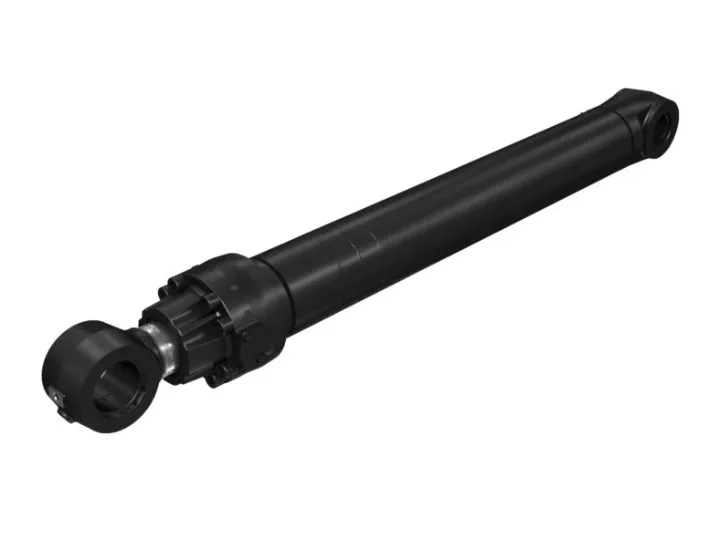

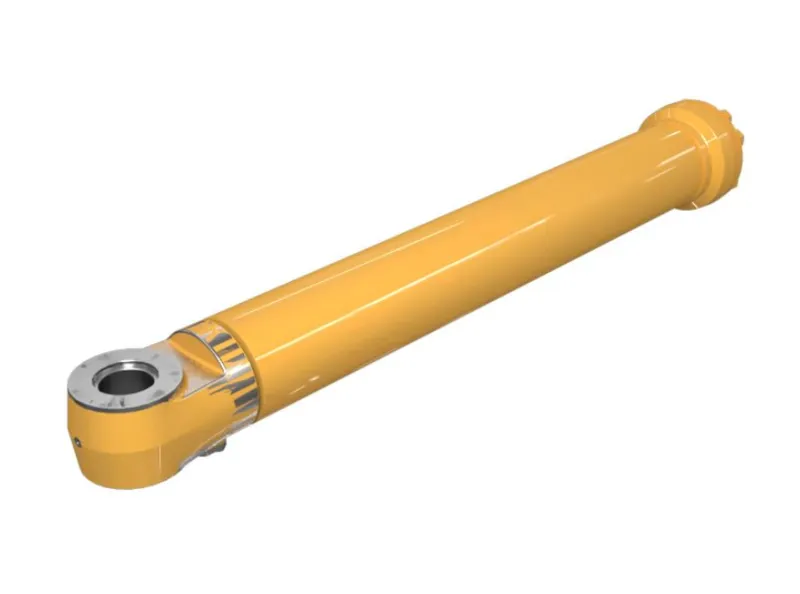

سیلندر سطلی |
336D |
271 کیلوگرم |
357-9766 |
ما تمامی مدل های غلتک مسیر بیل مکانیکی کوماتسو را عرضه می کنیم. در صورت نیاز به آشنایی با مدل های دیگر با ما تماس بگیرید.
|
نام محصول |
سیلندر سطلی |
|
شماره قطعه |
357-9766 |
|
مبدا |
ژاپن
|
|
نام تجاری |
سنگ |
|
مدل |
336D |
|
قیمت |
قابل مذاکره |
|
جزئیات بسته بندی |
بسته بندی استاندارد صادراتی |
|
زمان تحویل |
0-30 روز |
|
مدت پرداخت |
L/C, T/T |
|
مدت قیمت |
FOB، CIF، CFR |
|
ظرفیت تامین |
50000 PCS/ماه |
|
حداقل مقدار سفارش |
1 عدد کامپیوتر |
|
مواد |
فولاد با کیفیت بالا |
|
تکنولوژی |
ماشینکاری دقیق |
|
سطح |
پوشش ضد خوردگی{0} |
|
سختی |
HRC 48-52 |
|
کیفیت |
استاندارد اصلی کارخانه |
|
خدمات پس از فروش- |
پشتیبانی کامل، خدمات آنلاین |
|
رنگ |
قابل تنظیم |
|
برنامه |
بیل مکانیکی
|
|
قابل تنظیم |
از جمله مواد سفارشی، درمان سطح و مشخصات |
اطلاعات مربوط به محصول
بیل مکانیکی کاترپیلار 336D
مشخصات:
قدرت موتور: 200 کیلووات
وزن عملیاتی (کیلوگرم): 35020 کیلوگرم
آهنگ
گیج مسیر: 2590 میلی متر
اندازه کفش: 600 میلی متر
تعداد غلتک های مسیر در هر طرف: 11
تعداد غلطک های حامل در هر طرف: 1
تعداد کفش در هر طرف: 45
سنگ: مزایای محصول
 |
 |
سازگار با ماشین آلات زیر:
| 325DL | 330DL |
| 324DL | 336DL |
ویژگی های محصول
کاترپیلار{0}}مواد انحصاری
فرآیند فولاد و آبکاری به صورت سفارشی برای کاترپیلار{0}}طراحی شده است، با مقاومت در برابر خستگی و مقاومت در برابر سایش.
01
سینرژی سیستم هیدرولیک
با موتور ACERT و سیستم هیدرولیک پمپ دوگانه{0}، توان خروجی نرمتری را ارائه میدهد و راندمان عملیاتی را 10%-15% بهبود میبخشد.
02
شبکه خدمات جهانی
کارخانه اصلی-پشتیبانی پس از فروش و تامین قطعات یدکی، عملکرد پایدار درازمدت- را تضمین میکند.
03
استفاده از Lifetime
با داشتن عمر طراحی بیش از 10000 ساعت، دارای نرخ خرابی پایین تحت تعمیر و نگهداری معمولی است و ارزش باقیمانده بالایی را به عنوان یک محصول استفاده شده حفظ می کند.
04
عملکرد خوب
راندمان بالای حفاری
فشار هیدرولیک کار برای-نیروی حفاری بار سنگین به 35 مگاپاسکال میرسد و نیروی حفاری سطل 222 کیلونیوتن است. دارای راندمان حفاری/خردکاری بالا و چرخه های عملیاتی سریع تحت شرایط کاری سنگ سخت و بار سنگین-.
مواد با کیفیت-بالا
بشکههای سیلندر سطلی گربهای مقاوم در برابر-خستگی فشار بالا-از فولاد آلیاژی{2}}با استحکام بالا ساخته شدهاند، با دیوارههای داخلی دقیقکاریشده که میتوانند در برابر فشارهای{3} بالا مقاومت کنند و خطر تغییر شکل و نشت را کاهش دهند. میله های پیستون برای مقاومت در برابر سایش و خوردگی با کروم سخت پوشیده شده اند. مهر و موم ها از برندهای{6} رده بالایی مانند NOK و Trelleborg هستند که می توانند سایش ناشی از گرد و غبار و آب گل آلود را کاهش دهند، عمر مفید آب بندی را افزایش دهند و هزینه های نگهداری را کاهش دهند.
ساختار معقول
بافر و کاهش نویز: ساختار بافر دو طرفه تعبیه شده-تأثیر کوچکی را در هنگام شروع{1}}عملیات توقف، کاهش لرزش و نویز و محافظت از سیستم هیدرولیک تضمین میکند.
بهینه سازی بهره وری انرژی: با مدار بازسازی بوم/چوب، کاهش افت فشار، کاهش مصرف سوخت و بهبود بهره وری سوخت سازگار است.
فرآیند تولید
آبکاری{0}دولایه (نیکل + کروم)
ضخامت آبکاری بین 80-100μm، با سختی HV900 یا بالاتر است. می تواند مقاومت عالی در برابر خراش داشته باشد و عمر استفاده را افزایش دهد.
01
فرکانس متوسط-کوئنچ و نورد
سطح میله به تنش فشاری پسماند بیش از 300 مگاپاسکال دست می یابد و مقاومت در برابر خستگی را افزایش می دهد و خطر تغییر شکل را کاهش می دهد.
02
سیستم آب بندی تخصصی
ترکیبی از مهر و موم لب و حلقههای گرد و غبار، مناسب برای کاربردهای فشار بالا. نرخ نشتی بیش از 0.01٪ نیست و امکان سازگاری با شرایط کاری سخت را فراهم میکند.
03
تشخیص نقص کامل-فرآیند
بازرسیهای UT/MT بعد از جوشکاری انجام میشوند و تستهای چسبندگی بعد از آبکاری انجام میشوند. این کار عیوب پنهان را از بین می برد و میزان خرابی را تا 80 درصد کاهش می دهد.
04
عملکرد کاری
محیطی با دمای پایین-
مستعد راه اندازی دشوار و ویسکوزیته روغن بالا. دارای شروع سرد قابل اعتماد و سایش کم.
پیش گرم کردن خودکار روغن هیدرولیک به سرعت دمای روغن را افزایش می دهد. روغن هیدرولیک با ویسکوزیته پایین-با مهر و موم-با راندمان بالا مقاومت راه اندازی را کاهش می دهد.

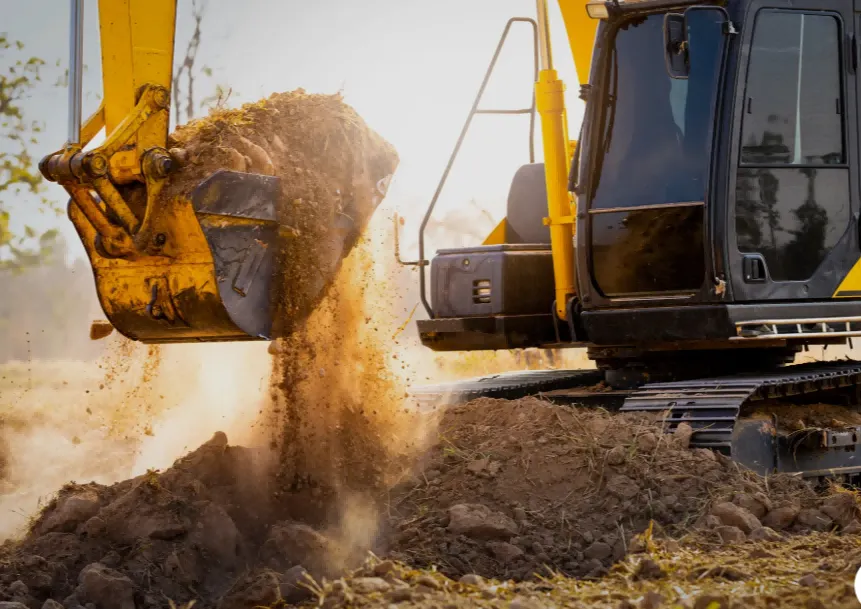

کارهای خاکی
چرخه پیوسته، بازدهی-گرا. سرعت چرخه سریع، مصرف بهینه سوخت (بازده سوخت تا 15٪ بهبود یافته است)، و کنترل دقیق.

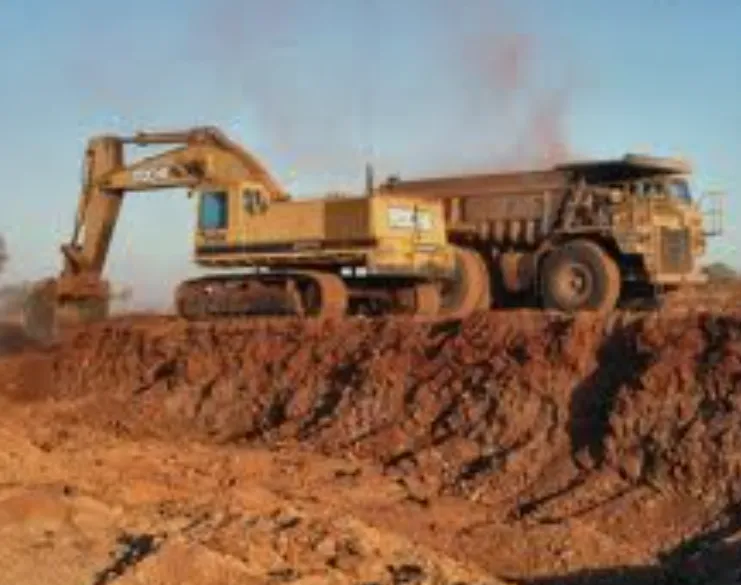

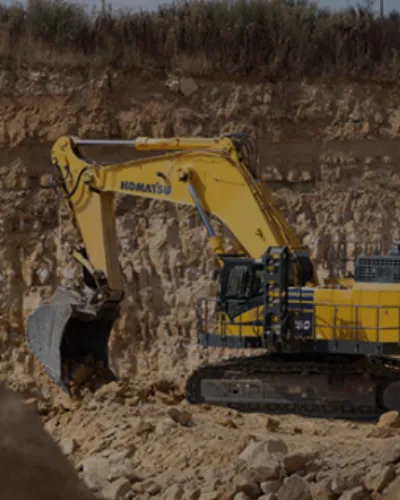

معدن/سنگ (خرد کردن/بره کردن)
مقاومت در برابر ضربه بالا،-ظرفیت تحمل بار سنگین، مقاومت در برابر سایش؛ نیروی حفاری قدرتمند، ساختار بادوام و سیستم هیدرولیک قوی.
تعمیر و نگهداری
نصب و راه اندازی
قبل از نصب، سطوح بشکه سیلندر و میله پیستون را از نظر خراشیدگی و خوردگی بررسی کنید و یکپارچگی مهر و موم ها را بررسی کنید تا از مونتاژ اجزای معیوب جلوگیری کنید.
عملیات خشن را ممنوع کنید
از برخورد سطل با اجسام سخت خودداری کنید و از بارهای ضربه ای آنی بیش از حد سیلندر که می تواند باعث تغییر شکل بشکه شود جلوگیری کنید.
سطح میله پیستون را مرتباً تمیز کنید
برای جلوگیری از خراشیدن ناخالصی ها بر روی لایه کروم{0}}روکش شده، خاک و شن چسبیده را پس از کار بردارید.
آب بندی را به طور منظم بررسی کنید
در طول بازرسی های روزانه، دو سر سیلندر سطل گربه را از نظر نشت روغن بررسی کنید. اگر نشتی تشخیص داده شد، فورا درزگیرها را تعویض کنید.
سنگ
Stone یک تامین کننده پیشرو در قطعات ماشین آلات مهندسی است که بر ارائه قطعات با کیفیت{0} برای شرکت های معدن تمرکز دارد. از زمان تأسیس آن در سال 2004، ما در شانگهای، چین مستقر بودهایم و نام تجاری سنگ خود را ساختهایم و به یک انتخاب قابل اعتماد در صنعت تبدیل شدهایم. ما متعهد به ارائه انواع قطعات از جمله بولدوزر، بیل مکانیکی و لودر چرخ برای مارک های معروف- مانند کاترپیلار و کوماتسو هستیم. خط تولید ما طیف کاملی از قطعات OEM را پوشش می دهد، مانندزنجیره آهنگ, غلتک آهنگ, چرخ دنده, سطل های بیل مکانیکی، تیغه ها، سیلندرهای بیل مکانیکی، دایره های چرخشی و اجزای مختلف الکتریکی و هیدرولیکی برای اطمینان از برآورده شدن الزامات دقیق مشتریان ما برای کیفیت و عملکرد.
کیفیت
سال تجربه
خدمات
ساعت تضمین
Q＆A
در هنگام نصب چه اقدامات احتیاطی باید انجام شود؟
قبل از نصب، سطوح بشکه سیلندر و میله پیستون را از نظر خراشیدگی و خوردگی بررسی کنید و یکپارچگی مهر و موم ها را بررسی کنید تا از مونتاژ اجزای معیوب جلوگیری کنید.
اطمینان حاصل کنید که هم محوری پین های اتصال بین سیلندر، سطل و بازو الزامات را برآورده می کند تا از خم شدن میله پیستون یا سایش آب بندی ناشی از انحرافات نصب جلوگیری شود.
در طول راه اندازی، 2 تا 3 چرخه حرکت رفت و برگشتی بدون بار-برای تخلیه هوا از سیلندر انجام دهید. این از لرزش میله پیستون و از دست رفتن دقت حرکات به دلیل ورود هوا جلوگیری می کند.
چگونه تعمیر و نگهداری روزانه را انجام دهیم؟
سطح میله پیستون را مرتباً تمیز کنید: پس از کار، خاک و شن چسبیده را فوراً جدا کنید تا از خراشیدن ناخالصی ها روی لایه کروم{0}} جلوگیری شود. یکپارچگی درزگیر گرد و غبار را بررسی کنید و در صورت آسیب دیدگی فوراً آن را تعویض کنید تا از ورود ناخالصی ها به داخل سیلندر جلوگیری شود.
عملکرد آب بندی مهر و موم ها را بررسی کنید: در طول بازرسی های روزانه، دو سر سیلندر را از نظر نشت روغن بررسی کنید. اگر نشتی تشخیص داده شد، فوراً درزگیرها را تعویض کنید و هرگز در صورت وجود نشتی به کار خود ادامه ندهید.
قطعات اتصال را به طور منظم سفت کنید: برای جلوگیری از جابجایی سیلندر یا سایش غیرعادی ناشی از شل شدن، سفت بودن پین ها و پیچ های نصب سیلندر را بررسی کنید.
فرآیند عیب یابی را استاندارد کنید: در صورت بروز ایراداتی مانند خزیدن میله پیستون یا حرکت ضعیف، ابتدا قبل از بازرسی اجزای داخلی سیلندر، بررسی کنید که آیا فشار و دبی سیستم هیدرولیک طبیعی است یا خیر. هرگز سیلندر را کورکورانه جدا نکنید. هنگام جدا کردن سیلندر، اقدامات ضد گرد و غبار{2}}برای جلوگیری از ورود ناخالصی ها انجام دهید.
کدام قسمتهای Cat 336D مستعد آسیب هستند و معمولاً چقدر میتوانند دوام بیاورند؟
سیلندرهای هیدرولیک (ساییدگی هسته-قطعات)
مهر و موم: هر 2000-3000 ساعت کار تعویض کنید. برای جلوگیری از آسیب به لوله سیلندر و میله پیستون، نشت روغن را فوراً برطرف کنید.
کروم-لایه آبکاری میله پیستون: برای جلوگیری از خط و خش سطح را روزانه تمیز کنید. هر نقطه زنگ زدگی را فوراً تعمیر کنید تا طول عمر مجموعه سیلندر به بیش از 8000 ساعت افزایش یابد.
مکانیزم سفر زیر شاسی
مونتاژ آهنگ: عمر سرویس در شرایط استخراج 40 تا 50 درصد کاهش می یابد. وضعیت تنش و سایش مسیر را هر 500 ساعت بررسی کنید و به موقع تنظیمات یا تعویض را انجام دهید.
پین شفت و بوش: به طور منظم روغن کاری کنید. زمانی که سایش بیش از 20 درصد قطر اصلی است، تعویض کنید تا از شل شدن ساختار جلوگیری شود.
موتور
انژکتورهای سوخت: انژکتورهای سوخت موتور C9 بعد از 5000 تا 6000 ساعت کار پیر می شوند. فشار پاشش را به صورت دوره ای آزمایش کنید تا از نشت سوخت که می تواند باعث افزایش سطح روغن موتور شود، جلوگیری کنید.
فیلترها: فیلتر هوا را هر 500 ساعت و فیلتر روغن/ گازوئیل را هر 1000 ساعت تعویض کنید. فواصل تعویض را در محیط های عملیاتی سخت کوتاه کنید.
قطعات آب بندی و بست
مهر و موم گرد و غبار: در صورت آسیب دیدگی فورا تعویض کنید تا از ورود ناخالصی ها به داخل سیلندر جلوگیری شود. هرگز کار را با آب بند های نشتی ادامه ندهید.
اتصال دهنده ها: برای جلوگیری از جابجایی سیلندر و سایش غیرعادی هر 200 ساعت سفتی میل پین ها و پیچ ها را بررسی کنید.
