فیلم محصول
توضیحات محصولات
|
نام تجاری |
نام محصول |
مدل |
وزن / عدد |
شماره قطعه |
|
کاترپیلار
|

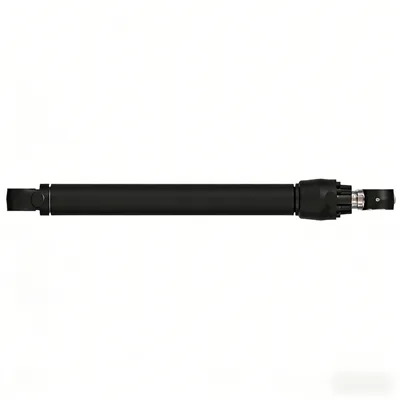

استیک سیلندر |
CAT336D |
446 کیلوگرم | 624-1282 |
ما تمامی مدل های غلتک مسیر بیل مکانیکی کوماتسو را عرضه می کنیم. در صورت نیاز به آشنایی با مدل های دیگر با ما تماس بگیرید.
|
نام محصول |
استوانه چوب |
|
شماره قطعه |
624-1282 |
|
مبدا |
ژاپن
|
|
نام تجاری |
سنگ |
|
مدل |
336D |
|
قیمت |
قابل مذاکره |
|
جزئیات بسته بندی |
بسته بندی استاندارد صادراتی |
|
زمان تحویل |
0-30 روز |
|
مدت پرداخت |
L/C, T/T |
|
مدت قیمت |
FOB، CIF، CFR |
|
ظرفیت تامین |
50000 PCS/ماه |
|
حداقل مقدار سفارش |
1 عدد کامپیوتر |
|
مواد |
فولاد با کیفیت بالا |
|
تکنولوژی |
ماشینکاری دقیق |
|
سطح |
پوشش ضد خوردگی{0} |
|
سختی |
HRC 48-52 |
|
کیفیت |
استاندارد اصلی کارخانه |
|
خدمات پس از فروش- |
پشتیبانی کامل، خدمات آنلاین |
|
رنگ |
قابل تنظیم |
|
برنامه |
بیل مکانیکی
|
|
قابل تنظیم |
از جمله مواد سفارشی، درمان سطح و مشخصات |
اطلاعات مربوط به محصول
بیل مکانیکی CAT 336D
مشخصات:
قدرت موتور: 200 کیلووات
وزن عملیاتی (کیلوگرم): 35020 کیلوگرم
آهنگ
گیج مسیر: 2590 میلی متر
اندازه کفش: 600 میلی متر
تعداد غلتک های مسیر در هر طرف: 11
تعداد غلطک های حامل در هر طرف: 1
تعداد کفش در هر طرف: 45
سنگ: مزایای محصول
 |
 |
سازگار با ماشین آلات زیر:
| 336 | 34 |
طراحی سازه
آب بندی و مقاومت در برابر آلودگی با کیفیت بالا-
با استفاده از کیتهای آببندی سنگین{0} استاندارد کاترپیلار، عملکردی مقاوم در برابر گرد و غبار، ناخالصی-مقاوم در برابر گرد و غبار-مقاوم{4}}فشار{{5} بالا، کاهش نشت و سایش، افزایش طول عمر آببند و کاهش زمان از کار افتادن تعویض آببند دارد.
طراحی بافر دوگانه-
بافر در انتهای ضربه ضربه را جذب می کند، نویز را کاهش می دهد، از بشکه سیلندر و میله پیستون محافظت می کند، صافی عملیاتی را بهبود می بخشد، طول عمر سیلندرها و میله های اتصال را افزایش می دهد و راحتی اپراتور را افزایش می دهد.
مدار احیا کننده یکپارچه
بازسازی روغن هیدرولیک در حین جمع شدن بازوی شیروانی باعث کاهش عرضه روغن پمپ اصلی و افت فشار، کاهش زمان چرخه، بهبود راندمان سوخت و کاهش دمای روغن و مصرف انرژی می شود.
رابط ها و طرح بندی بسیار سازگار
رابطهای استاندارد شده با انواع بازوها و ابزارهای مختلف سازگار هستند. نقاط تعمیر و نگهداری به راحتی قابل دسترسی هستند، تعویض و تعمیرات اساسی را تسهیل می کنند و هزینه های اصلاح و نگهداری را کاهش می دهند.
عملکرد خوب
آب بندی و بافرینگ
مهر و مومهای با کیفیت-بهطور مؤثر ناخالصیها را در شرایط گرد و غبار و گلآلود جدا میکنند. همراه با بافر در هر دو انتها، آنها به نشتی و مقاومت در برابر ضربه دست می یابند و پایه ای برای دوام سنگین-می گذارد.
مدار احیا کننده
وقتی بازوی دیپر جمع میشود، روغن با فشار بالا- خارج شده از سیلندر به محفظه بدون میله منحرف میشود. این امر تقاضای جریان پمپ اصلی را کاهش می دهد و تولید گرمای سیستم را کاهش می دهد و باعث صرفه جویی قابل توجه در انرژی و افزایش بهره وری به خصوص در بارگذاری مداوم و عملیات چرخه کوتاه{2}}می شود.
سازگاری بازوی چند{0}}
سازگار با بازوهای dipper مانند R3.9DB/R3.2DB/R2.8DB. بازوهای شیب دار بلند برای عملیات حفاری عمیق و{4}}دسترسی طولانی ایده آل هستند، در حالی که بازوهای کوتاه نیروی حفاری و راندمان بارگذاری را افزایش می دهند و امکان انطباق انعطاف پذیر با شرایط کاری مختلف را فراهم می کنند.
مقاومت در برابر محیط سخت
میله پیستون با روکش کروم سخت-و طراحی سیلندر دیواره ضخیم-در برابر سایش سنگ و خمش سنگین-بار مقاومت میکند و برای سناریوهای سایش بالا مانند عملیات معدنکاری مناسب است.
فرآیند تولید
انتخاب مواد و پیش پردازش
بازرسی مواد اولیه: مواد ورودی باید تحت آنالیز طیفی، آنالیز متالوگرافی و آزمایش کشش قرار گیرند تا از مطابقت با استانداردهای ملی اطمینان حاصل شود.
پیش پردازش: برش اره CNC/برش لیزری ← کوئنچ و تمپر (کوئنچ + تمپر) → صاف کردن (تغییر شکل کمتر یا مساوی 0.1 میلی متر بر متر).
01
ماشینکاری دقیق
1. فرآیند ماشینکاری سیلندر
حفاری خشن (حفاری سوراخ عمیق، با فاصله 0.5–1 میلیمتر) ← حفاری پایانی (سر حفاری شناور، تحمل قطر داخلی در ± 0.02 میلیمتر) ← هونینگ (سنگهای تراش با الماس، زبری سطح Ra 0.2–0.4μm) ← غلتکزنی (افزایش مقاومت در برابر سایش و ساییدگی{5}).
02
جوشکاری و مونتاژ
فرآیند جوشکاری
جوشکاری قوس فلزی با گاز MAG/MIG یا جوشکاری TIG با شیارهای ماشینکاری دقیق انجام می شود. سیلندرها و فلنج ها با استفاده از دستگاه جوش درز دایره ای (فشار جوش 8000 تا 12000 نیوتن) جوش داده می شوند. برای اطمینان از عدم وجود نقص در جوشکاری، تشخیص عیوب بعد از-اولتراسونیک/اشعه ایکس-جوشکاری انجام میشود.
روال مجمع
پیش نیاز: تمیز کردن اولتراسونیک + برش هوا با فشار بالا همه اجزا. کلاس تمیزی محیط مونتاژ بزرگتر یا مساوی 100000.
03
تصفیه سطح و بازرسی محصول نهایی
درمان سطحی
سطح بیرونی سیلندر: پرایمر اپوکسی + روکش پلی اورتان (ضخامت 80-120 میکرومتر).
بازرسی محصول نهایی
موارد بازرسی عبارتند از: اندازه گیری دقت ابعادی با دستگاه اندازه گیری مختصات (CMM)، تست فشار در 1.5 برابر فشار کاری، تست نشتی (کمتر یا مساوی 0.5 میلی لیتر در دقیقه)، تست دقت ضربه، و بازرسی بصری. همه محصولات باید قبل از تحویل از بازرسی کارخانه عبور کنند.
04
عملکرد کاری
بهره وری انرژی و صرفه جویی در مصرف سوخت
مجهز به فناوری مدار بازسازی چوب، روغن هیدرولیک را در حین کار بازیافت می کند و مستقیماً آن را به سمت مخالف سیلندر می رساند. این امر باعث کاهش مصرف روغن پمپ اصلی، دستیابی به صرفه جویی در انرژی، بهبود بازده و کاهش زمان چرخه می شود. همچنین بهره وری و بهره وری سوخت را افزایش می دهد و در عین حال هزینه های عملیاتی را کاهش می دهد
دوام سنگین-
ساخته شده از-فولاد با استحکام بالا با ساختار جعبهای-(با پارتیشنهای داخلی-)، دارای سوراخ سیلندر بزرگ 170 میلیمتری و کورس 1738 میلیمتری است. با ارائه نیروی حفاری چوبی 169 کیلونیوتن، نیازهای عملیات سنگین-مانند حفاری سنگ معدن را برآورده میکند و در شرایط کاری سخت عملکرد عالی دارد.
جذب شوک، بافر و کاهش نویز
بافرهای هیدرولیک در دو انتهای سیلندر نصب می شوند که به طور موثر ضربه ها را جذب می کنند، نویز را کاهش می دهند و افت فشار سیستم را به حداقل می رسانند. این طراحی طول عمر قطعات را افزایش می دهد و در عین حال راحتی عملیاتی و قابلیت اطمینان تجهیزات را بهبود می بخشد.
تعمیر و نگهداری
وضعیت عملیات
استخراج معادن، حفاری سنگ سخت،-حرکت خاکی در مقیاس بزرگ، بارگیری کامیون، و عملیات شکن هیدرولیک.
پیشنهاد انتخاب
بازوهای شیبدار کوتاه را برای حفاریهای سنگین{0}}و{1}}نیروی بالا انتخاب کنید. برای عملیات بریکر یا چنگال هیدرولیک، فشار نامی و سرعت جریان سیلندر را تأیید کنید و نگهداری آببندها و بافرها را تقویت کنید.
عملیات و نگهداری
ساختار کلی ساده است و سختی تعمیر و نگهداری کم است. پرسنل تعمیر و نگهداری معمولی می توانند پس از آموزش ساده عملیات تعمیر و نگهداری را انجام دهند.
سنگ
Stone یک تامین کننده پیشرو در قطعات ماشین آلات مهندسی است که بر ارائه قطعات با کیفیت{0} برای شرکت های معدن تمرکز دارد. از زمان تأسیس آن در سال 2004، ما در شانگهای، چین مستقر بودهایم و نام تجاری سنگ خود را ساختهایم و به یک انتخاب قابل اعتماد در صنعت تبدیل شدهایم. ما متعهد به ارائه انواع قطعات از جمله بولدوزر، بیل مکانیکی و لودر چرخ برای مارک های معروف- مانند کاترپیلار و کوماتسو هستیم. خط تولید ما طیف کاملی از قطعات OEM را پوشش می دهد، مانندزنجیره آهنگ, غلتک آهنگ, چرخ دنده, سطل های بیل مکانیکی، تیغه ها، سیلندرهای بیل مکانیکی، دایره های چرخشی و اجزای مختلف الکتریکی و هیدرولیکی برای اطمینان از برآورده شدن الزامات دقیق مشتریان ما برای کیفیت و عملکرد.
کیفیت
سال تجربه
خدمات
ساعت تضمین
Q＆A
پارامترهای عملکرد و ویژگی های فنی؟
نیروی حفاری چوب 146 کیلو نیوتن (قطر سوراخ 170 میلیمتر + 1738 میلیمتر) با فشار کاری 35 مگا پاسکال پایدار است. نرخ جریان اصلی پمپ 280 لیتر در دقیقه کارایی عملیاتی را تضمین می کند. این بیل مکانیکی با رتبه-سطح بالا میانی در بین بیل مکانیکی های کلاس 36{9}}تنی، برای عملیات سنگین{19}}مانند معدن و خاکبرداری مناسب است. بافرهای هر دو انتها نویز را 3 تا 5 دسی بل کاهش می دهند و عمر مفید قطعات را تا 20 درصد افزایش می دهند. مدار بازسازی چوب 5 تا 8 درصد در سوخت صرفه جویی می کند و زمان چرخه را تا 10 درصد کوتاه می کند. ساختار جعبه ای با پارتیشن های داخلی استحکام سازه ای بالا و مقاومت در برابر ضربه قوی را ارائه می دهد.
دوام و نگهداری؟
میانگین عمر سرویس تحت شرایط کار سنگین-و همچنین چرخه تعمیر و نگهداری و میزان خرابی چقدر است؟
ساخته شده با-فولاد با استحکام بالا و ساختار جعبه ای-، دارای عمر مفید 8000-10000 ساعت است. چرخه تعمیر و نگهداری نیاز به بازرسی آب بندی هر 2000 ساعت و تعویض روغن هیدرولیک/فیلتر هر 4000 ساعت دارد. رایج ترین عیب سایش آب بند است که با بررسی منظم تمیزی روغن هیدرولیک می توان از آن جلوگیری کرد.
قطعات یدکی و نگهداری، قیمت و هزینه-کارآمدی؟
زمان تحویل قطعات یدکی تقریباً 15 تا 30 روز است. سختی و هزینه های نگهداری به شرایط خاص تجهیزات بستگی دارد. ما در اسرع وقت به شما پاسخ خواهیم داد. لطفاً در صورت داشتن هر گونه نیاز فوراً با ما تماس بگیرید.
انتخاب بین قطعات اصلی و لوازم جانبی عمدتاً به نیاز مشتری بستگی دارد. قطعات پس از فروش در صورت محدود بودن بودجه، گزینه مناسب تری هستند و همچنین یک سال ضمانت- برای آنها ارائه می کنیم. قطعات اصلی برای مشتریانی که الزامات کیفی دقیقی دارند مناسب تر است. ما راه حل های مربوطه را بر اساس نیازهای مشتری برای انتخاب ارائه خواهیم داد. صرف نظر از اینکه قطعات اصلی یا لوازم جانبی را انتخاب می کنید، ما حداقل یک سال گارانتی ارائه می دهیم.
