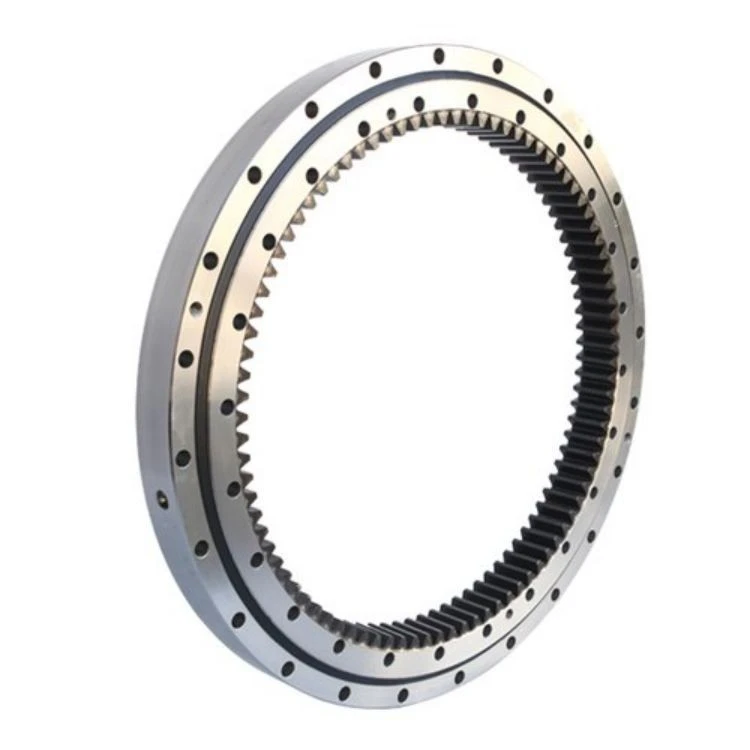

چرخ دنده حلقه چرخشی 227-6089 برای بیل مکانیکی Cat336D

حلقه ها از فولاد 50Mn ساخته شده اند، در حالی که عناصر نورد از فولاد بلبرینگ مانند GCr15 استفاده می کنند. تمام مواد خام تحت آزمایش های دقیق خواص فیزیکی و شیمیایی قرار می گیرند. از طریق آهنگری در دماهای بالاتر از 1000 درجه، ساختار متالوگرافی داخلی فولاد تصفیه می شود و آن را یکنواخت تر و متراکم تر می کند و یک پایه محکم برای پردازش بیشتر ایجاد می کند.

آهنگری‌ها برای دستیابی به ابعاد و شکل دقیق، تحت چرخش خشن و نهایی قرار می‌گیرند. متعاقباً عملیات حرارتی کوئنچینگ در 820 درجه -}860 درجه انجام می‌شود و ساختار مارتنزیتی با سختی بالا را روی سطح قطعه تشکیل می‌دهد که سختی کلی آن به HRC 58-62 می‌رسد. این فرآیند به چرخ دنده چرخشی مقاومت در برابر سایش و استحکام خستگی فوق العاده ای ارائه می دهد.

سطوح بار کلید-و انتقال نیرو تحت ماشینکاری دقیق قرار می گیرند. تجهیزات با دقت بالا، مانند ماشین‌های فرز و ماشین‌های شکل‌دهی دنده، برای تکمیل مسیرهای مسابقه و دندانه‌های دنده استفاده می‌شود. این تضمین می کند که دقت ابعاد، پرداخت سطح و کیفیت دنده (تا درجه 7-10) الزامات سختگیرانه برای عملکرد صاف و انتقال دقیق نیرو را برآورده می کند.

تمام اجزای واجد شرایط (حلقه ها، عناصر نورد، قفس، مهر و موم و غیره) به ترتیب در یک محیط تمیز مونتاژ می شوند. پس از مونتاژ، آزمایش نهایی جامع انجام می شود. پارامترهای حیاتی مانند فاصله محوری و شعاعی و همچنین خروجی صورت و شعاعی به شدت اندازه‌گیری می‌شوند تا تضمین شود که محصول نهایی به طور کامل تمام استانداردهای عملکرد طراحی را برآورده می‌کند.
